Mi az alaplap? Méretei és formа-faktor

A számítógép és laptop legfontosabb alkatrésze az alaplap. A laptop esetében a legtöbb alkatrészt és hardvereszközt erre az áramkörre integrálják.

Az alaplap (motherboard vagy system board) – a laptop és számítógép váza, legfőbb egysége, mely minőségétől és sebességi paramétereitől az egész rendszer sebessége és működése függ. A laptop és személyi számítógép vásárlásakor a laptop paramétereivel megismerkedve tudjuk eldönteni, hogy a későbbiekben lehetőség lesz-e modernizálni a gépet, vagy a konstrukció legtöbb eleme integrált, nem cserélhető, ilyenkor a kedvező ár miatt választjuk ezt a modellt.

Az alaplap legfontosabb feladata, hogy összeköttetést teremtsen a számítógép részegységei között, biztosítsa a kommunikációjukat és adatcseréjüket. A laptopnak is van sebessége, ez az úgynevezett busz sebesség, az egyes részegységek saját paraméterei mellett ez az áteresztőképesség és sebesség határozza meg az egész laptop gyorsaságát, hatékonyságát.

A laptop modernizációjának feltétele, hogy az alaplap képes legyen több, nagyméretű memóriamodul befogadására, legyen bővítő hely a videokártya számára, alkalmas legyen a későbbi processzormodellek befogadására.

Az alaplapok három fontos típusát különböztetjük meg:

  • Integrált (integrated motherboard) – a legtöbb alkatrész az alaplapba integrált, vagyis hozzá van forrasztva. Az ilyen laptop alaplap előnye az olcsó gyártási költség és a kis méret. Hátránya, hogy az egyes alkatrészek meghibásodása esetén nehéz a javítás, a szervi csak a teljes alaplap cseréjével tudja megjavítani a gépet.
  • Nem integrált (non-integrated motherboard) – bővítő helyek, bővítő csatlakozók találhatóak az alaplapon. Az ilyen gépeket könnyű modernizálni, a hibás hardver egyetlen mozdulattal cserélhető.
  • Hibrid alaplap – egyes elemeket a laptop alaplapjába integrálnak, míg mások bővítő foglalatokban kapnak helyet.

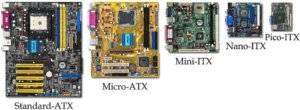

alaplap méretek szerint ATX, miniATX ETX

Alaplap összehasonlító méreteinek rajza

Form-factor alaplap méretek, típusok

Az alaplapokat standard méretek szerint gyártják, hogy beépíthetőek legyenek a sorozatgyártásban készülő házakba, laptop burkolatokba. A személyi számítógépek részére a következő formájú alaplapokat gyártják:

Alaplap típusa (formája, form-factor)

Gyártó és gyártási év

Méretei

XT

IBM 1983

8.5 × 11 hüvelyk
216 × 279 mm

AT (Advanced Technology)

IBM 1984

12 × 11–13 hüvelyk
305 × 279–330 mm

Baby-AT

IBM 1985

8.5 × 10–13 hüvelyk
216 × 254–330 mm

ATX

Intel 1996

12 × 9.6 hüvelyk
305 × 244 mm

SSI CEB

SSI

12 × 10.5 hüvelyk
305 × 267 mm

SSI EEB

SSI

12 × 13 hüvelyk
305 × 330 mm

SSI MEB

SSI

16.2 × 13 in
411 × 330 mm

microATX

1996

9.6 × 9.6 hüvelyk
244 × 244 mm

Mini-ATX

AOpen 2005

5.9 × 5.9 hüvelyk
150 × 150 mm

FlexATX

Intel 1999

9.0 × 7.5 hüvelyk
228.6 × 190.5 mm max.

Mini-ITX

VIA 2001

6.7 × 6.7 hüvelyk
170 × 170 mm max.

Nano-ITX

VIA 2003

4.7 × 4.7 hüvelyk
120 × 120 mm

Pico-ITX

VIA 2007

3.9 × 2.8 hüvelyk
100 × 72 mm max.

Mobile-ITX

VIA 2007

2.953 × 1.772 hüvelyk
75 × 45 mm

Neo-ITX

VIA 2012

170 × 85 × 35 mm

BTX (Balanced Technology Extended)

Intel 2004

12.8 × 10.5 hüvelyk
325 × 267 mm max.

MicroBTX (or uBTX)

Intel 2004

10.4 × 10.5 hüvelyk
264 × 267 mm max.

PicoBTX

Intel 2004

8.0 × 10.5 hüvelyk
203 × 267 mm max.

DTX

AMD 2007

200 × 244 mm max.

Mini-DTX

AMD 2007

200 × 170 mm max.

smartModule

Digital-Logic

66 × 85 mm

ETX

Kontron

95 × 114 mm

COM Express Basic

PICMG

95 × 125 mm

COM Express Compact

PICMG

95 × 95 mm

EOMA68

Luke Kenneth Casson Leighton

85.6 × 54 mm

COM Express Mini

PICMG

55 × 84 mm

CoreExpress

SFF-SIG

58 × 65 mm

Extended ATX (EATX)

ismeretlen

12 × 13 hüvelyk
305 × 330 mm

Enhanced Extended ATX (EEATX)

Supermicro

13.68 × 13 hüvelyk
347 × 330 mm

LPX

ismeretlen

9 × 11–13 hüvelyk
229 × 279–330 mm

Mini-LPX

ismeretlen

8–9 × 10–11 hüvelyk
203–229 × 254–279 mm

PC/104

PC/104 Consortium 1992

3.8 × 3.6 hüvelyk

PC/104-Plus

PC/104 Consortium 1997

3.8 × 3.6 hüvelyk

PCI/104-Express

PC/104 Consortium 2008

3.8 × 3.6 hüvelyk

PCIe/104

PC/104 Consortium 2008

3.8 × 3.6 hüvelyk

NLX

Intel 1999

8–9 × 10–13.6 hüvelyk
203–229 × 254–345 mm

UTX

TQ-Components 2001

88 × 108 mm

WTX

Intel 1998

14 × 16.75 hüvelyk
355.6 × 425.4 mm

SWTX

Unknown

16.48 × 13 hüvelyk
418 × 330 mm

HPTX

EVGA 2008

13.6 × 15 hüvelyk
345.44 × 381 mm

XTX

2005

95 × 114 mm

Az alaplap méretétől függ a beépíthető hardver elemek és csatlakozó aljzatok (slot) száma. A laptop vagy számítógép alaplap és ház vásárlásakor nem kell tudnunk a konkrét alaplap méreteket, elég az alaplap form-faktor nevét ismernünk és megadni a szervizesnek.

A laptop alaplap alapját a többrétegű nyomtatott áramkör alkotja. A modern számítógépek alaplapjai akár 15 rétegből is állhatnak.

Az alaplapok hasonlóságai mellett az egyes gyártók megpróbálják a saját technológiai újításaikat beépíteni a gyártás során. Alaplap gyártó cégek: ASUS, Gigabyte, MSI, Intel, Biostar.

A laptop alaplapok mérete és formája meghatározza, hogy milyen típusú számítógépbe szerelhetőek be. Van integrál alaplap, mely olcsóbb és drágább bővíthető hardver is. További érdekes témákról olvashatsz: laptop alaplap, alaplap méretek, alaplap méret táblázat, alaplap típusok, AMD, Intel, ATX, miniATX, mobile alaplap, form-factor.
